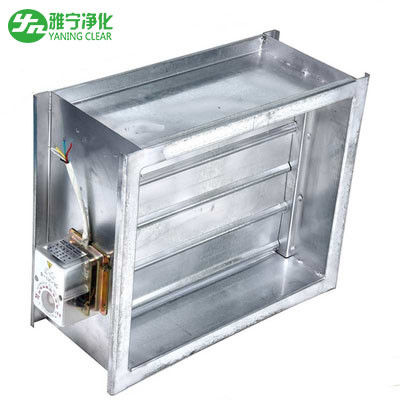

Valvola d'acciaio galvanizzata del fuoco della valvola di regolazione del volume di aria nella canalizzazione dell'aria
1. Descrizione della valvola di regolazione del volume di aria
La valvola è la ventilazione centrale dei montaggi del terminale del condizionamento d'aria e la purificazione dell'aria e del condizionamento d'aria di ingegneria di costruzione civile in un impianto industriale, comunemente usata in condizionamento d'aria, rete di tubazioni di ventilazione, usata per regolare il tubo del flusso d'aria, può anche essere usata per la mescolanza dell'aria fresca e del condizionamento d'aria di ritorno.
| NO. |
NOME |
SPECIFICAZIONE |
| 1 |
Larghezza della flangia |
Lunghezza del lato della valvola (millimetri) |
Larghezza (millimetri) |
| A≤630 |
30 |
| 630 | 30 |
| 1500 | 30 |
| A>2500 |
30 |
| 2 |
Materiale |
Adotti l'acciaio galvanizzato alta qualità, rivettante con il metodo del non ribattino |
| |
|
|
| 4 |
Asse della lama |
acciaio rotondo |
| 5 |
Manica dell'asse |
Ottone |
| 6 |
Disposizione anticorrosiva della superficie d'acciaio della valvola |
Marinando, fosfatizzando poi spruzzatura.
|
| 7 |
Temperatura
protettore del fusibile
|
280 gradi |
| 8 |
Classificazione del meccanismo di controllo |
Dispositivo avanti/stop manuale, controllo della temperatura, regolamento dell'aria, segnale in uscita |
| 9 |
Micro commutatore |
Capacità di contatto 380V 3A |
| 10 |
Porto del collegamento |
Contatto che valuta 500V 3A |
| 11 |
Metodo di azione |
A 280 gradi, il moto del protettore del temperatura-fusibile, la valvola nell'ambito della molla tirata chiusa automaticamente, 0-90 gradi regola manualmente l'angolo di apertura della lama. |
| 12 |
Metodo di risistemazione |
Ripristino manuale |
| 13 |
Fuga di aria |
Nelle condizioni normali, poichè la pressione differenziale è PA 300, la fuga di aria è di meno che le norme nazionali. |
2. Caratteristiche della valvola di regolazione del flusso d'aria:
1).Using ha galvanizzato l'acciaio come materiale per assicurarsi la buoni prestazione dell'isolamento, fuoco & resistenza della corrosione.
2). Durata, tempo di impiego lungo.
3). Installazione facile.
4). La flangia è piegata direttamente dalla struttura.
5). La dimensione ed il colore della valvola possono essere personalizzati secondo i requisiti del cliente.
6). Da potere di DC24V di chiudere la valvola
struttura della valvola del controllo del volume 3.Air:
(l) la valvola del controllo del volume dell'aria è unificata in quattro dimensioni per la larghezza della lama, la forma della lama è una doppia lama a forma di diamante ed i rivestimenti molli sono usati fra le lame, in modo dal hermeticity è buono.
(2) il telaio della valvola di regolazione del flusso d'aria è laminato a freddo con il lamiera galvanizzato 2 millimetri e poi è saldato con il gas dell'anidride carbonica o è saldato dal piatto comune Q235; la lama è laminata a freddo con il lamiera galvanizzato 1 millimetro in forma ondulata, in due pezzi dell'asse quadrata dell'inserzione sintetica della saldatura a punti, o in 2 millimetri di G235 di stampaggio a freddo del piatto d'acciaio, asse di perforazione del quadrato dell'inserzione del pezzo singolo o asse di saldatura del giro.
(3) la valvola di regolazione è divisa in manuale ed in elettrico ed è divisa in quattro tipi secondo i materiali usati: piatto del ferro, piatto galvanizzato, piatto della lega di alluminio e piatto di acciaio inossidabile. La struttura e la dimensione di corpo della valvola sono la stessa.
applicazione della valvola del controllo del volume 4.Air:
Applichi alle prese d'aria di ventilazione e del sistema di condizionamento d'aria che ha requisiti smokeproofing e rendenti incombustibile, particolarmente adatte a costruzioni importanti che non possono essere risistemate manualmente.
